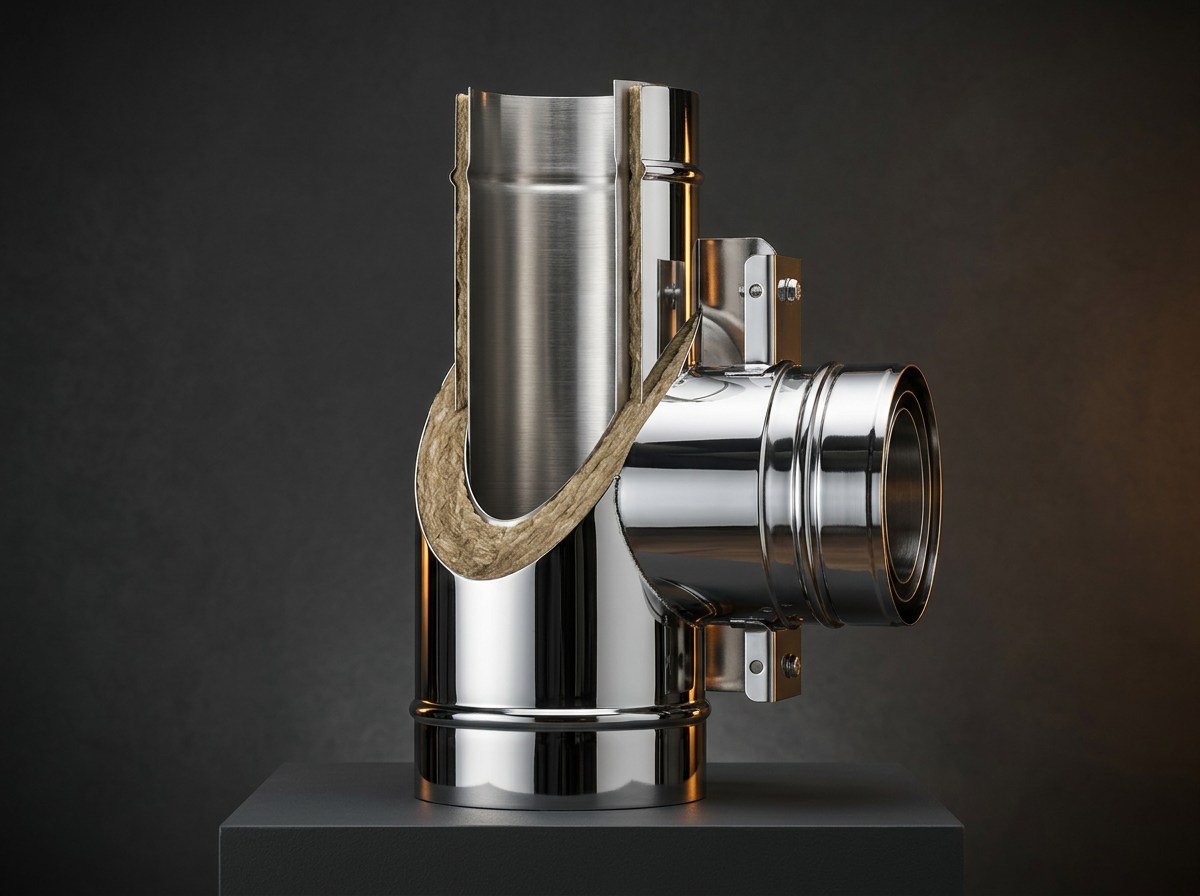

Çift Cidarlı Doğalgaz Baca Sistemi
Dış cephe ve açıkta kalan alanlarda kullanılan, kayayünü izolasyonlu, CE belgeli çift cidarlı paslanmaz baca.
Hava koşullarına tam dayanım
Tek cidarlı baca üzerine kayayünü sarımı ve dış cidar montajı ile oluşturulan çift cidarlı sistem; dış cephede ve açıkta çıkan bacalarda ısı kaybını önler, yoğuşmayı engeller.
- 30 / 50 / 100 mm kayayünü ile yüksek izolasyon
- 430 / 304 alüminyum dış cidar ile hava koşullarına dayanım
- Yoğuşma ve donma riskine karşı iç yüzey yalıtımı
- CE, EN 1856:1 ve EN 1856:2 belgeli üretim
- Duvar hattına yakın veya serbest yerleşim için uygun
Ölçüler ve spesifikasyon
| İç Cidar Malzemesi | AISI 316 L / 316 Ti paslanmaz çelik |
|---|---|
| İzolasyon | 30 / 50 / 100 mm kayayünü |
| Dış Cidar | 430 / 304 alüminyum |
| Çap Aralığı | Ø100 – Ø1200 mm |
| Kaynak | Sürekli TIG kaynağı |
| Bağlantı | Erkek / dişi muf bağlantılı |
| Standartlar | CE · EN 1856:1 · EN 1856:2 · CPR-499-TR |
| Uygulama | Dış cephe, çatı çıkışı, açık alan bacaları |
Çift cidar mı, tek cidar mı?
Aynı anda iki sistemi karşılaştırın: kayayünü izolasyonlu çift katman ile yalıtımsız tek katman arasındaki fark kesitlerde net görünür.

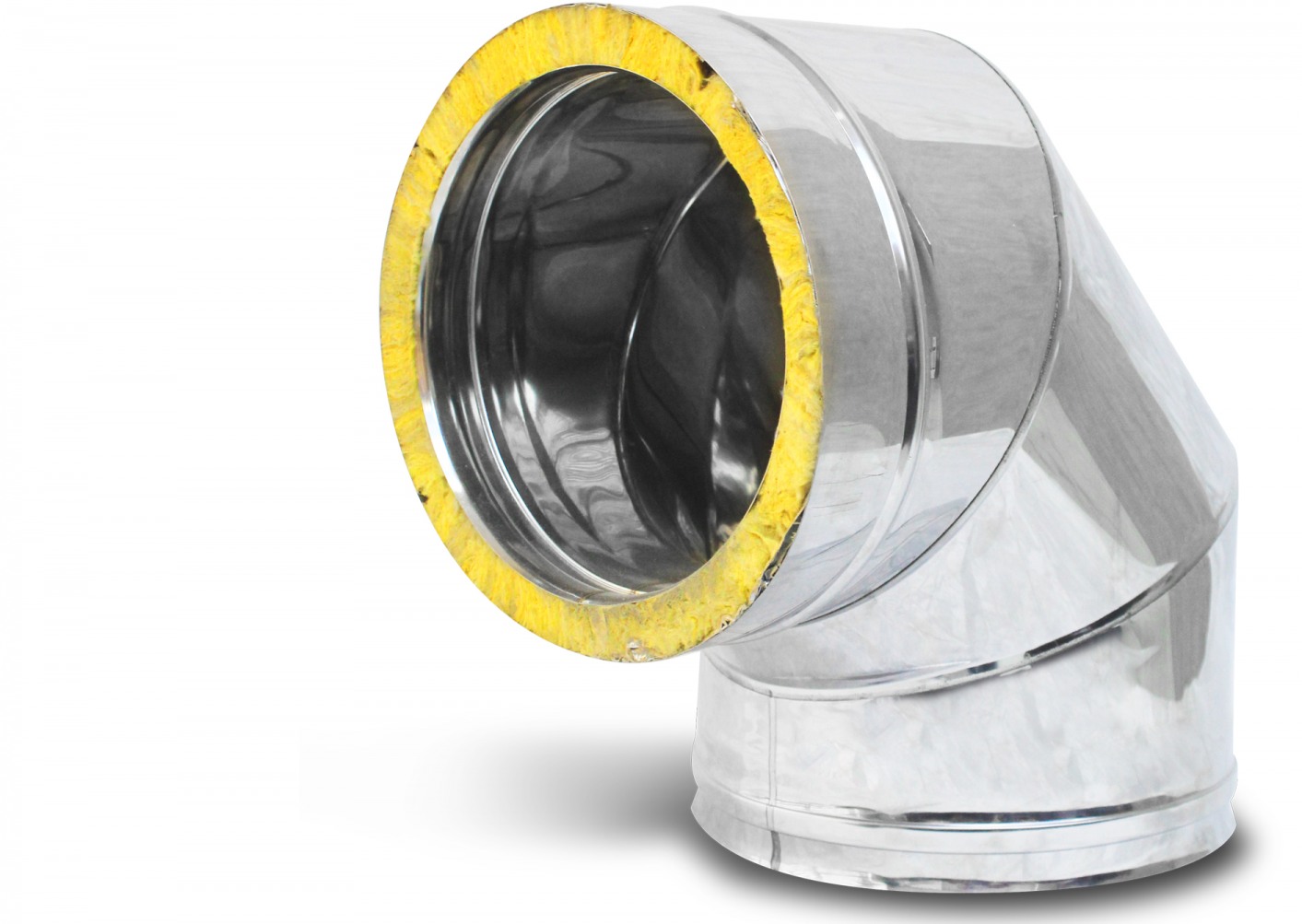

İki katman + kayayünü izolasyon
Çift cidar: iki paslanmaz çelik cidar arasında kayayünü izolasyon tabakası bulunur.
- 30 / 50 / 100 mm kayayünü ile ısı yalıtımı
- Yoğuşma ve donma riskini önler
- Dış cephe ve açık alan uygulamaları için uygun
- 430 / 304 alüminyum dış cidar ile koruma

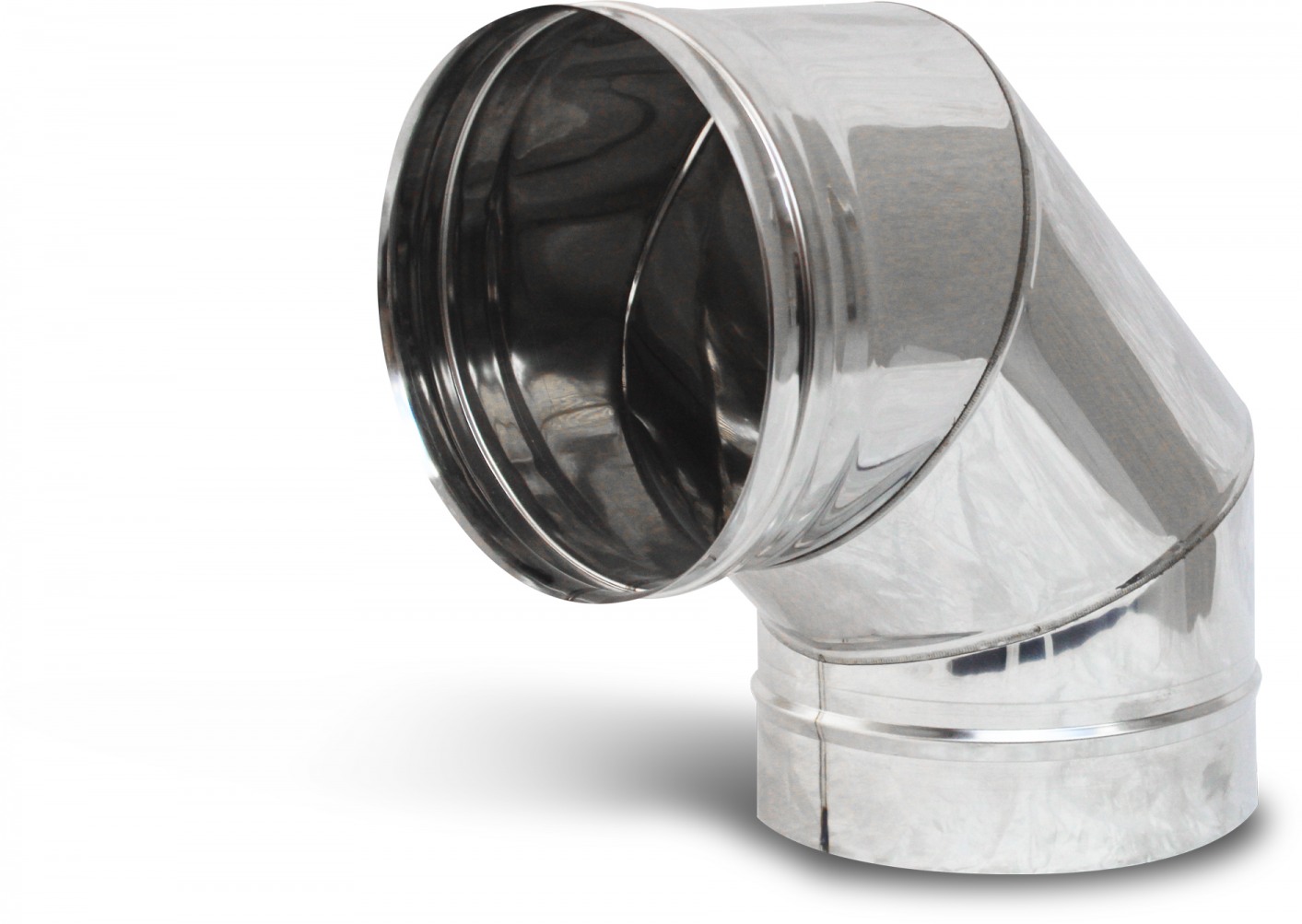

Tek katman paslanmaz gövde
Tek cidar: iç ve dış yüzeyi oluşturan tek bir paslanmaz çelik tabaka. Yalıtım katmanı yoktur.
- Tek katman 316 L / 316 Ti paslanmaz çelik
- Şaft içi, yalıtım gerektirmeyen iç mekân uygulaması
- Hafif, ekonomik ve hızlı montaj
- Dış ortam koşullarına karşı yalıtım katmanı yok
Üç katman, tek çözüm
İç Cidar
AISI 316 L / 316 Ti paslanmaz çelik; atık gazın geçtiği sızdırmaz kanal.
İzolasyon
30, 50 veya 100 mm kayayünü; ısı kaybını ve yoğuşmayı önler.
Dış Cidar
430 veya 304 alüminyum; hava, yağmur ve korozyona karşı koruma.
Bağlantı
Muf + kelepçe ile modüler ve hızlı montaj.
Tepe Şapkası
Yağmur korumalı baca şapkası ile sistem tamamlanır.
İç mekân çözümü için tek cidarlı
Şaft içi uygulamalar için tek cidarlı sistemi de inceleyebilirsiniz.
